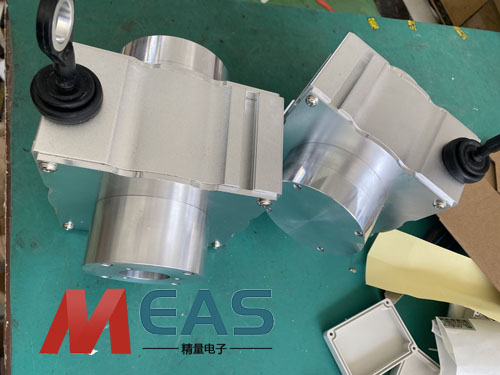

拉繩位移編碼器對電阻板初始線性進行修刻提高精度
新聞來源：原創文章出自濟南精量電子科技 發布時間：2022-9-26 14:27:57 點擊量：1939
拉繩位移編碼器的電阻板是核心部件，其精度直接決定了傳感器的線性精度。電阻板是將配置好的電阻漿料采用噴涂或者印刷工藝均勻平整地涂覆在基板表面，然后經過高溫燒結老化等工序制作而成。電阻板的導電性能不僅取決于碳黑或者石墨的結構與表面性質，還與漿料的均勻程度、粘合劑與添加劑的用量、溫度、濕度、制造工藝等因素相關。
拉繩位移編碼器的電阻漿料在涂覆過程中，不可避免地會產生寬度分布不均勻、截面厚度不均勻的現象，這將對電阻板線性度產生很大的影響。為了減小接觸電阻，減少電阻跳變，電阻板的兩端涂有銀漿，但是在加工過程中會存在不均勻情況，這也會影響電阻板的線性精度。因此必須對電阻板初始線性進行修刻，提高傳感器的測量精度。
拉繩位移編碼器的選擇輸出方式應與控制系統的PLC接口電路相對接。首先要打開中間接線盒，用一臺正常的儀表分別檢測每只拉繩位移編碼器的工作狀態，哪只有故障就一目了然了，找出故障的哪一只，對有故障的位移編碼器相應做進一步的測試與分析。
