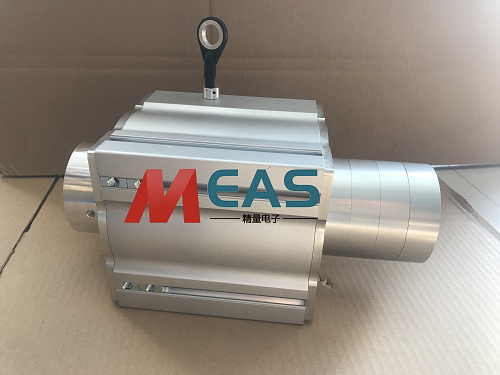

精量電子-拉線（繩）位移編碼器型號說明

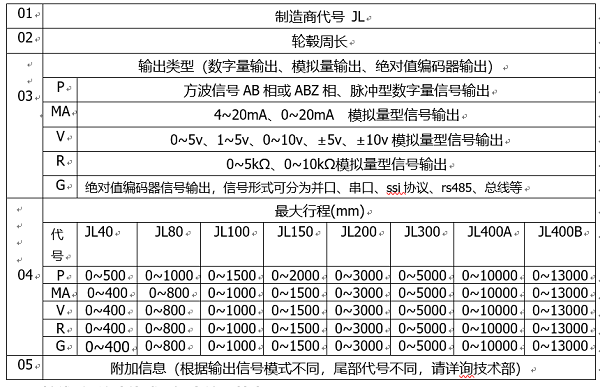

1、型號說明

JL □□□--□--□□□□--□□□□

01  02   03    04       05

2、拉線/繩位移編碼器輸出信號特點：

▲增量式拉線位移傳感器拉動時，有相應的脈沖輸出，其旋轉方向的判斷和脈沖輸出數量的增減需要借助外部的判向電路和計數器來實現，如二次儀表、PLC、單片機等。

▲位移起點可以任意設定，并可實現多圈的無限制累加和測量（取決于較大量程），還可以把每轉發出的一個脈沖Z信號作為參考機械零位。

▲拉線繩拉動時，每轉動一周，會輸出固定的脈沖，對于光電編碼器輸出脈沖和編碼器光柵的刻線相同，需要提高分辨率時，可利用A、B兩路信號進行倍頻或更換更高分辨率的編碼器。

▲配絕對值編碼器的拉線位移傳感器在拉線時（軸旋轉）有與其移動位置—對應的代碼（格雷碼、二進制、BDC碼）輸出，從代碼大小的變更，即可判別正反方向和轉軸所處的位置，無需判向電路。

▲它有絕對零位代碼，當停電或者關機后，再開機重新測量時，仍可讀出停電和關機位置的代碼，并準確找到零位代碼，以確定停電時的測量位置。

▲一般情況下，用到拉線位移傳感器上的絕對值編碼器都是多圈測量的，特殊情況可以選擇單圈絕對值編碼器。

▲絕對值編碼器標準分辨率用2n表示，如214=16384步，每周16384步，14位絕對值。

▲輸出接口形式：并行輸出、串行輸出、ssi接口、總線、profibus等；

▲模擬量型：0~20mA、4~20mA、0~5v、1~5v、0~10v、0~5kΩ、0~10kΩ都屬于絕對位置采集。

拉線（繩）位移傳感器行程：移動部件實際測量行程和預延伸長度之和要小于最大行程；選擇拉線（繩）位移傳感器量程時要考慮預拉空間，若預拉距離大，可以考慮在傳感器外加延長線，這樣選型時可以減小拉線（繩）位移傳感器的最大行程，從而節省很大費用；
